Переговорное устройство, которое мы предлагаем, позволит осуществить связь между абонементами в таких случаях, когда питание можно подвести только к устройству одного абонента ( например, переговорное устройство из подъезда в квартиру, из квартиры в другую квартиру, из подсобного помещения или от входных ворот в дачный дом или коттедж и т.п.).
Устройство обеспечивает громкоговорящую связь между абонентами на расстоянии до 100 м. Выбор направления передачи производится абонентом, к устройсту которого по линии связи подводится напряжение питания, а переключение устройства на прием или передачу производится инвертированием питающего напряжения.
Немаловажно еще и то, что в данной схеме отсутствую механические переключатели или реле, а в качестве линии связи используется недорогой телефонный провод, так называемая "лапша".

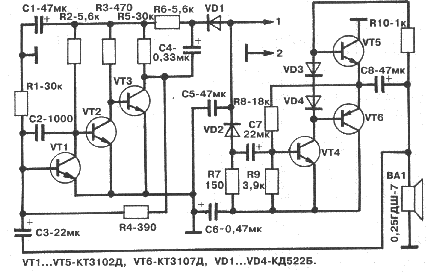

Принципиальная схема устройства одного из абонентов ( другое точно такое же) приведено на рис.
Микрофонный усилитель собран на транзисторах VT1....VT3, усилитель мощности - на транзисторах VT4....VT6, динамическая головка BA1 используется в режиме передачи как микрофон, а в режиме приема - как излучатель.
|
|
.............................. | ............................. |
|
